Συνδετήρες MC4 & MC3
Συνδετήρες MC4
– Κατάλληλοι για καλώδιο διατομής από 2,5-10mm²
– Ονοματική τάση: 1000V DC (IEC 62852)
– Ονομαστική Ένταση (TÜV): 22,5A (2,5mm²), 39A (4/6mm²), 45A (10mm²)
– Εύρος Θερμοκρασίας περιβάλλοντος: -40°C…+85°C
– Ανώτερη θερμοκρασία λειτουργίας: 105°C
– Βαθμός προστασίας: IP68 (συνδεδεμένο)
– Σύστημα επαφής: MULTILAM
– Υλικό επαφής: Χαλκός, επικασσιτερωμένος
– Πιστοποιήσεις: TÜV, UL, IEC, Amonia Resistance, Salt mist spray test, CSA, CQC
Οδηγίες συναρμολόγησης: http://ec.staubli.com/AcroFiles/MA/PV_MA231_gr-en.pdf

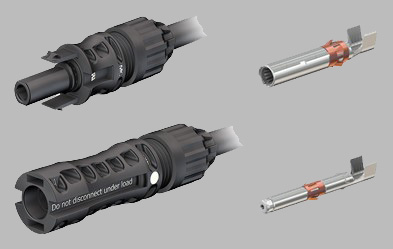

Συνδετήρες MC4-Evo2
– Κατάλληλοι για καλώδιο διατομής από 2,5-10mm²
– Ονοματική τάση: 1500V DC (TÜV)
– Ονομαστική Ένταση (TÜV): 39A (2,5mm²), 45A (4mm²), 53A (4mm²) 69A (10mm²)
– Εύρος Θερμοκρασίας περιβάλλοντος: -40°C…+85°C
– Ανώτερη θερμοκρασία λειτουργίας: 115°C (TÜV)
– Βαθμός προστασίας: IP68 (συνδεδεμένο)
– Σύστημα επαφής: MULTILAM
– Υλικό επαφής: Χαλκός, επικασσιτερωμένος
– Πιστοποιήσεις: TÜV, UL, IEC, Amonia Resistance, JET
Οδηγίες συναρμολόγησης: http://ec.staubli.com/AcroFiles/MA/PV_MA273_de-en.pdf
Συνδετήρες MC3
– Η πρώτη γενιά Φ/Β συνδετήρων που βγήκε στην αγορά
– Έχει εγκατασταθεί εκατομμύρια φορές εδώ και 20 χρόνια
– Κατάλληλοι για καλώδιο διατομής από 2,5-10mm²
– Ονοματική τάση: 1000V DC (TÜV)
– Ονομαστική Ένταση (TÜV): 10A (2,5/4mm²), 30A (6mm²) 43A (10mm²)
– Εύρος Θερμοκρασίας περιβάλλοντος: -40°C…+90°C
– Ανώτερη θερμοκρασία λειτουργίας: 105°C (TÜV)
– Βαθμός προστασίας: IP67 (συνδεδεμένο)
– Σύστημα επαφής: MULTILAM
– Υλικό επαφής: Χαλκός, επικασσιτερωμένος
– Πιστοποιήσεις: TÜV, UL, CSA, Salt mist spray test
Οδηγίες συναρμολόγησης: http://ec.staubli.com/AcroFiles/MA/PV_MA207_gr-en.pdf
